产品技术说明

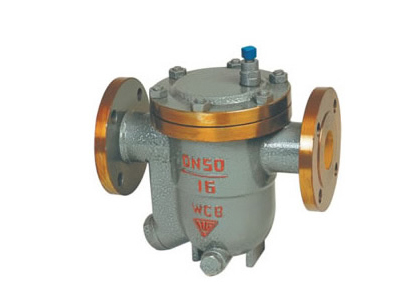

产品名称：自由浮球式蒸汽疏水阀】
【产品型号：CS11H、CS41H】
产品简介：
    CS11H、CS41H自由浮球式蒸汽疏水阀不受压力、温度、冷凝水流量波动的影响，连续排水，有水即排，能使加热设备达到 *佳工作效率。该产品是石油、化工、印染、制药、造纸、食品等工业加热设备 *理想的疏水阀，特别是条件要求高的滚筒式烘干设备，更是工作性能 *可靠的全自动疏水阀。 工作原理：
    CS11H、CS41H自由浮球式蒸汽疏水阀的结构简单，内部只有一个精细研磨的不锈钢空心浮球，既是浮子又是启闭件，无易损零件，使用寿命很长。装置刚起动时，管道内出现空气和低温冷凝水，手动排空气阀能迅速排除不凝结气体，疏水阀开始进入工作状态，低温冷凝水流进疏水阀，凝结水的液位上升，浮球上升，开启阀门。装置很快提升温度，管道内温度上升到饱和温度之前，自动排空气阀已经关闭。装置进入正常运行状况，凝结水减少，液位下降，浮球随液位升降调节阀孔流量。当凝结水停止进入时，浮球随介质流向逼近阀座，关闭阀门。自由浮球式蒸汽疏水阀的阀座总处于液位以下，形成水封，无蒸汽泄漏。
产品特点：
1、能拓饱和凝结水，回执设备内不含有水先积聚，从而获得 *高的加热效率。
2、蒸汽压力变化时，不受影响，能连续工作性能稳定。
3、漏汽变幻无常小，采用先进研磨工艺制造，浮球精度高，密封性能好。
4、自动排空气性能好。
5、寿命长，浮球的整个球面都可以做密封面，无集中磨损。
规格及技术参数:
☆公称通径( DN ): 15-150 ；
☆公称压力( PN ): 1.6-4.0Mpa ；
☆ *高工作压力 (PMO) : 0.2-1.6 Mpa ；
☆ *高工作温度 (TMO) : 350 ℃；
☆工作介质:蒸汽凝结水；
☆无负荷漏气率小于 3% ；过冷度 0.5%
☆ *高工作压力
自由浮球式蒸汽疏水阀系统组成图：
序号名称材料1排污螺塞碳钢2排污螺塞垫圈紫铜3调整螺钉碳钢4螺塞碳钢5螺塞垫圈不锈钢6调整螺钉垫圈不锈钢7阀体铸钢8阀座垫圈紫铜9阀座螺塞铸钢10阀座螺塞垫圈不锈钢11阀座不锈钢12卡簧碳钢13连接管不锈钢14阀盖垫圈不锈钢15排气组件不锈钢16排气组件垫圈紫铜17铆钉不锈钢18铭牌不锈钢19阀盖螺栓碳钢20阀盖铸钢21过滤网不锈钢22自由浮球不锈钢
工作原理、流程图：
1当设备刚启动时，疏水阀是凉的，膜盒感温元件收缩，阀口（A）开放，连续排出初始空气，实现快速启动。2当冷凝水进入疏水阀时，空气从阀口（A）排出，浮球随冷凝水液位上升，冷凝水从阀口（B）排出。3当热凝水及蒸汽进入疏水阀时，膜盒内感温液体受热膨胀，带动阀片关闭阀口（A），浮球随凝结水液位调节阀口（B），排出热凝水。4当凝结水停止进入疏水阀时，浮球随液位下降关闭阀口（B），由于阀口（B）总是在凝结水液位以下，形成水封，无蒸汽泄漏。
主要性能参数：
型号工作压力/MPa适用温度/℃适用介质阀体材料CS41H-161.6≤200水、蒸汽铸铁CS41H-16C1.6≤200水、蒸汽碳钢CS41H-404≤200水、蒸汽碳钢

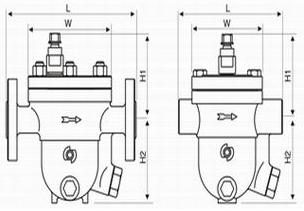

外形连接尺寸：

产品型号口径尺寸DNLHDD1D2bfZ-фd CS41H-16/25/40C-B151951959565451424-ф142019520010575551424-ф142521522511585651424-ф142527024511585651424-ф14 CS41H-16/25/40C-D32270250135100781624-ф1840280290145110851634-ф18502903001601251001634-ф18504103801601251001634-ф18 CS41H-16/25/C-F654103801801451201834-ф18804304201951601352038-ф181004304402151801552038-ф181254805102452101852238-ф181504805102802402102438-ф23
